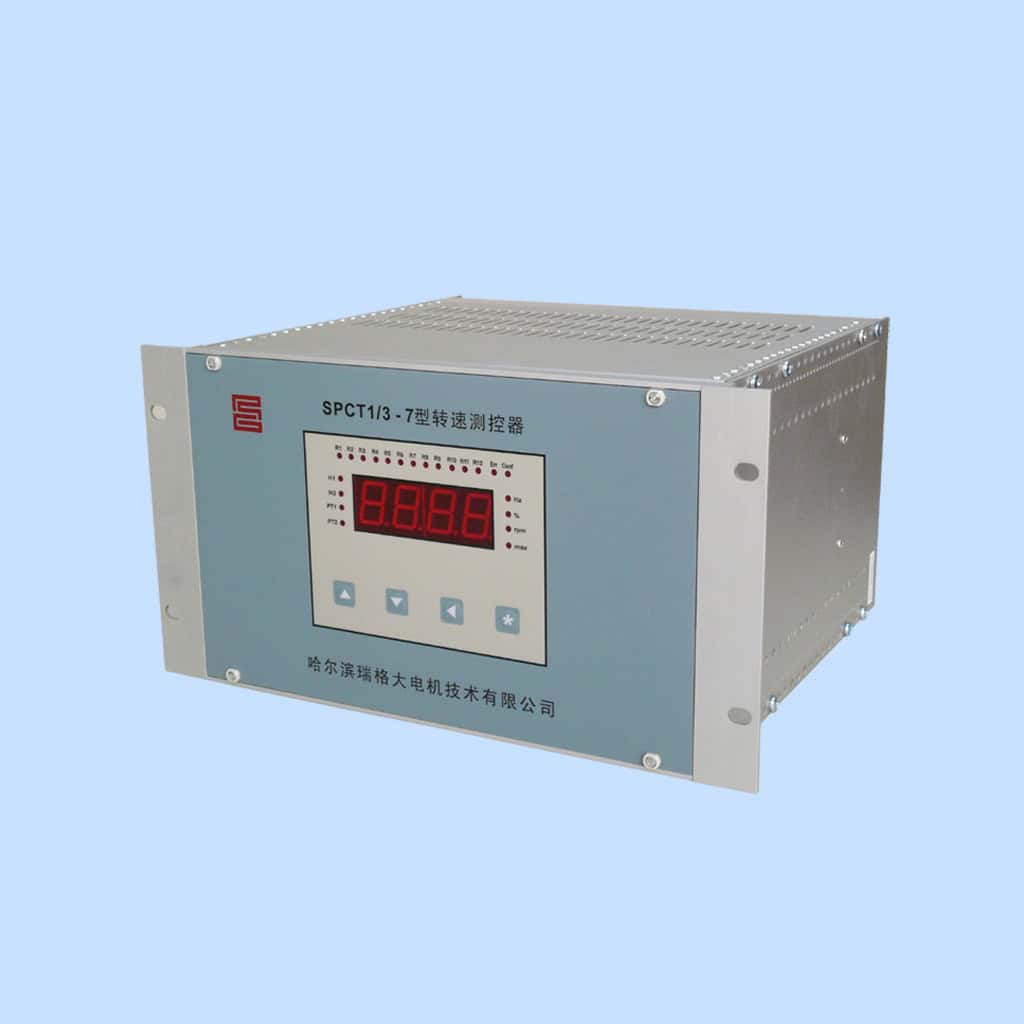

SPCT1-3/7转速测控器

Name: SPCT1-3/7转速测控器 - 瑞格
Brand: simple

主要技术参数

投票方式：可同时输入三路信号

输入信号：PT/永磁机信号，最高电压230V(由现场提供)；齿盘信号采用霍尔开关(标准)，可选择电感型接近开关，工作电源均为24VDC，由测控器提供

接点输出：掉电报警在测控器失电时输出，SPST，接点容量2A　25VDC或1A　120VA；传感器故障报警在任何一路传感器断线或跳变时输出，SPST，接点容量5A　30VDC或5A　250VAC；

设定点：R1为零转速，延时20秒输出型，R2~R4为低报警，R5~R8为高报警，均为SPST，接点容量5A 30VDC或5A 250VAC

模拟量输出：4-20mA模拟量输出。最大负载500Ω

供电电源：标准产品AC220V/DC220V为主电源(可根据应用现场选择交流或直流)，DC24V为备用电源，一路电源可正常工作其它电源可选

工作环境：0-70℃

储藏湿度：-20～70℃

环境湿度：≤85%，无冷凝

安装：标准机架安装、开孔尺寸278(长) x 165(宽)，其它尺寸可订做

可选项配件：①磁齿带；②齿带(用于电感型接近开关)；③信号仿真系统

Additional information

概述

SPCT1/3-7转速测控器采用模块化设计，用于显示发电机、电动机等旋转机械的转速，特别适用于水轮发电机组的转速监控。

SPCT1/3-7转速测控器采用三通道信号并行冗余测量方式，设有硬件看门狗、具有软件差分抗干扰、4-20mA模拟量输出、电源断电报警以及传感器故障报警功能。

技术特点

信号冗余：三路传感器信号输入，其中PT类信号一路内部一分为二(PT1和PT2)，齿盘类信号二路(H1和H2)。

传感器故障报警：传感器断线/跳变报警，继电器输出和报警指示。

掉电报警：当监控器主、备电源均失去时报警，继电器输出。

LED显示/指示：四位LED实时显示转速4个传感器信号指示灯(H1、H2、PT1、PT2)，传感器故障指示灯(Err)及8个设定点指示灯(R1-R8)；此外，设定状态(Conf)，频率(Hz)，百分数(%)，转数(rpm)，最大转速记忆(Max)等均设有相应的指示灯。

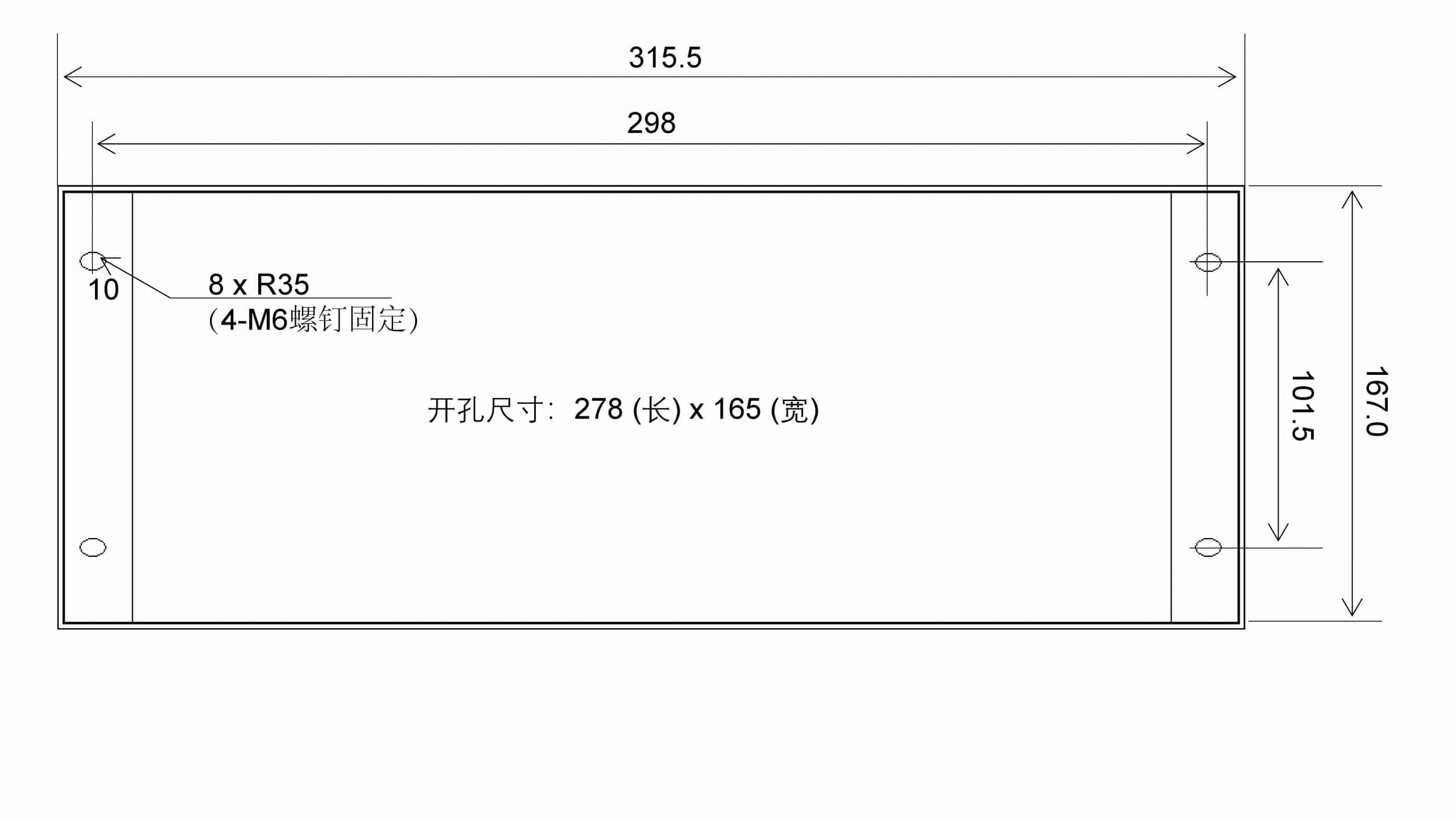

安装尺寸
