转速监测SPCT

产品类别

询价

供电电源：10～40VDC 输出电流：≤200mA@50℃（≤150mA @50℃～70℃）无负载电流：≤10 mA 电压降：Max. 2.5 VDC @ 200 mA 保护：反向保护、短路保护工作频率：≥1500 Hz 输出指示：LED 黄灯精确度：≤5% 安装距离：8mm 输出信号类型：NPN 工作环境温度：-25°～+70°C (-13°～+158°F) 储藏环境温度：-30°～+80°C (-22°～+176°F) 连接电缆：1 m, 3 x 0.3 mm² 灰色 PVC 耐油电缆保护等级：IP67 重量：130g

展开折叠

测速齿盘

简述

内径：与大轴直径 D 相等外径：D+110 高度：90mm（单排齿）/150（双排齿）主体材料：碳钢（防锈处理）齿的位置精度：±2/(π*(d+110))

展开折叠

速度传感器

简述

• 通过两个相位差90°的通道测量旋转方向和速度

• 切换频率0-25000 Hz

• 抗冲击，符合DIN EN 61373类别3 标准

• 防火性能，符合DIN EN 45545-2标准

• 无卤素和硅酮

• 免维护，无磨损

• 可按需定制

展开折叠

转速监测SPCT

产品类别

SPCT1-3/6 转速测控器

简述

供电电源：24 VDC、220 VDC、220 VAC任意可选其一或二，互相热备用

输入信号：3/4路输入信号，可选择接近开关信号（齿盘信号）或PT/永磁机信号

容错功能：传感器故障（所有）闭锁继电器输出，故障消失后自动恢复

测量范围：0-100 Hz

测量精度：0.01 Hz

现地显示：LCD显示

现场组态：图形菜单和按钮操作

继电器输出：6-14路可设定的继电器输出、1路传感器故障报警输出和1路掉电报警输出

模拟量输出 1-3路4-20 mA/0-10V输出

选项：双机热备、中英文语言

附件：齿盘、信号发生装置等

SPCT1-3/7转速测控器

简述

投票方式：可同时输入三路信号

输入信号：PT/永磁机信号，最高电压230V(由现场提供)；齿盘信号采用霍尔开关(标准)，可选择电感型接近开关，工作电源均为24VDC，由测控器提供

接点输出：掉电报警在测控器失电时输出，SPST，接点容量2A 25VDC或1A 120VA；传感器故障报警在任何一路传感器断线或跳变时输出，SPST，接点容量5A 30VDC或5A 250VAC；

设定点：R1为零转速，延时20秒输出型，R2~R4为低报警，R5~R8为高报警，均为SPST，接点容量5A 30VDC或5A 250VAC

模拟量输出：4-20mA模拟量输出。最大负载500Ω

供电电源：标准产品AC220V/DC220V为主电源(可根据应用现场选择交流或直流)，DC24V为备用电源，一路电源可正常工作其它电源可选

工作环境：0-70℃

储藏湿度：-20～70℃

环境湿度：≤85%，无冷凝

安装：标准机架安装、开孔尺寸278(长) x 165(宽)，其它尺寸可订做

可选项配件：①磁齿带；②齿带(用于电感型接近开关)；③信号仿真系统

机械过速保护装置

简述

探测器

动作值：定货时指定

主体材料：316L

脱扣器

主体材料：316L

配压阀

主体材料：316L

工作方式：机械式

最高工作压力：4.0MPa、6.4MPa、10.0MPa可选

行程开关

接点形式：SPDT

接点容量：250AC V5A、250VDC 1A

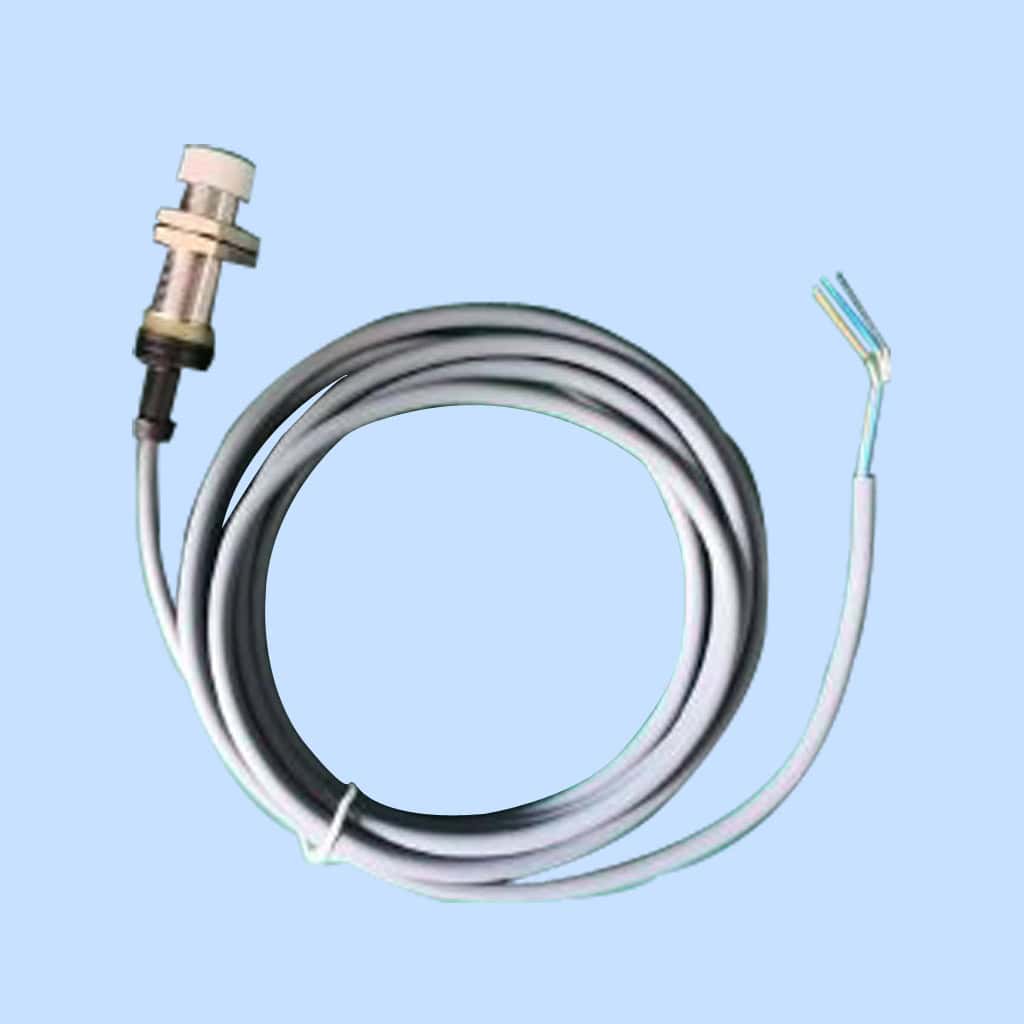

测速探头

简述

测速齿盘

简述

内径：与大轴直径 D 相等 外径：D+110 高度：90mm（单排齿）/150（双排齿）主体材料：碳钢（防锈处理） 齿的位置精度：±2/(π*(d+110))

速度传感器

简述

• 通过两个相位差90°的通道测量旋转方向和速度

• 切换频率0-25000 Hz

• 抗冲击，符合DIN EN 61373类别3 标准

• 防火性能，符合DIN EN 45545-2标准

• 无卤素和硅酮

• 免维护，无磨损

• 可按需定制
